Endüstriyel Hortum Bağlantısı Nedir? Tam Kılavuz

ne bir Endüstriyel Hortum Bağlantısı Nedir ve Neden Önemlidir?

bir endüstriyel hortum bağlantısı, esnek bir hortumu bir boruya, vanaya, pompaya, silindire veya başka bir hortuma bağlayan konektör bileşenidir , sıvı veya gazın sistem içerisinde sızıntı olmadan hareket edebilmesi için bağlantıyı sızdırmaz hale getirir. Tipik olarak bir bağlantı gövdesinden, hortumu tutan bir yüksük veya manşondan ve karşı uçta sistemin geri kalanıyla eşleşen bir diş veya flanş arayüzünden oluşur.

Günümüzde satılan endüstriyel hortum bağlantı parçalarının çoğu, endüstriyel standartta bir hortum bağlantı parçası olarak üretilmiştir; bu, diş biçiminin, sızdırmazlık açısının ve boyutların tek seferlik tescilli bir tasarım yerine SAE, DİN, ISO veya BS gibi tanınmış bir spesifikasyonu takip ettiği anlamına gelir. Bu standardizasyon, bir üretim sürecindeki bir bağlantı parçasının tamamen başka bir yerde üretilen bir hortum, valf veya silindir portuyla güvenilir bir şekilde eşleşmesini sağlayan şeydir; bu, uyumsuzluğun küçük bir rahatsızlıktan ziyade basınç altında bir sızıntı anlamına gelebileceği hidrolik ve sıvı taşıma sistemlerinde son derece önemlidir.

Bu kılavuzun geri kalanında standart bir hortum bağlantısının nasıl oluşturulduğu, diş ve sızdırmazlık standartlarının nasıl karşılaştırıldığı, belirli bir basınç ve hortum çapı için bir hidrolik hortum bağlantısının nasıl boyutlandırılacağı ve endüstriyel bir hortum bağlantısı üreticisinde nelere dikkat edilmesi gerektiği açıklanmaktadır.

Nedir Standart Hortum Bağlantısı

Standart bir hortum bağlantısı, özel veya tescilli bir geometri yerine yayınlanmış bir boyut ve diş spesifikasyonuna göre oluşturulmuş bir kaplindir. Hidrolik ve endüstriyel hortum işlerinde en yaygın olarak referans verilen spesifikasyonlar arasında SAE düz dişli ve havşalı bağlantı parçaları, Avrupa ekipmanlarında yaygın olan DIN metrik bağlantı parçaları, sınır ötesi ekipman uyumluluğu için kullanılan ISO bağlantı parçaları ve Britanya ve İngiliz Milletler Topluluğu pazarında yaygın olan BS bağlantı parçaları yer alır.

Tescilli bir tasarım yerine endüstriyel standartta bir hortum bağlantısının seçilmesi, bağlantı noktası yeniden tasarlanmadan yedek parçaların birden fazla üretim hattından temin edilebilmesi nedeniyle genel olarak gelecekteki bakımı kolaylaştırır.

Endüstriyel Hortum Bağlantı Parçaları Nasıl Çalışır: Temel Bileşenler

Her endüstriyel hortum bağlantısı, diş standardına veya hortum boyutuna bakılmaksızın üç işlevsel bölgeyi paylaşır.

Hortum Kaplini ve Yüksük

Kaplin gövdesi hortum ucunun içine veya üzerine takılır ve bir yüksük veya manşon, bağlantı parçasını yerine kilitlemek ve dış hortum katmanını bağlantı parçası sapına karşı yalıtmak için sıkma sırasında hortumun etrafına sıkıştırılır.

Diş ve Conta Arayüzü

Bağlantı parçasının diğer ucu sistemin geri kalanına bağlanan vida dişi veya flanşı taşır. Sızdırmazlık, temas halinde sızdırmazlık sağlayan konik bir diş, bir O-halkası veya bağlı rondela ile eşleştirilmiş paralel bir diş veya tork altında metal-metal teması yoluyla sızdırmazlık sağlayan bir konik ve konik arayüz yoluyla gerçekleşir.

Kıvrımlı ve Yeniden Kullanılabilir Bağlantı Parçaları

Kıvrımlı bağlantı parçaları, bir sıkma makinesi kullanılarak hortumun üzerine kalıcı olarak takılır ve hortumu kesmeden çıkarılamaz; yeniden kullanılabilir veya sahada takılabilen bağlantı parçaları, hortumun ucuna vidalanır veya kelepçelenir ve sökülüp yeniden takılabilir; bu, bir sıkma makinesinin bulunmadığı saha onarım durumlarına uygundur.

Hortum Çapına Göre Yüksek Basınçlı Hortum Rakorunun Boyutlandırılması

Daha büyük bir deliğin aynı duvar gerilimini korumak için orantılı olarak daha kalın bir takviye katmanına ihtiyacı olması nedeniyle, hortumun iç çapı arttıkça çalışma basıncı kapasitesi genellikle düşer. Küçük çaplı bir hortum üzerindeki yüksek basınç hortumu bağlantı parçası, genellikle daha büyük çaplı bir hortumdaki aynı bağlantı parçası ailesinden çok daha yüksek bir çalışma basıncına dayanabilir Bu nedenle basınç değerini kontrol etmeden yalnızca çapa göre boyutlandırma yaygın bir spesifikasyon hatasıdır.

Şekil 1: Hortum çapı boyutuna göre genel referans çalışma basıncı bantları. Gerçek derecelendirmeler takviye katmanlarına, bağlantı parçası tasarımına ve uygulanan güvenlik faktörüne bağlıdır.

Hidrolik Hortum Bağlantısı Seçim Kriterleri

Çap ve basıncın ötesinde, bir hidrolik hortum bağlantısının belirli bir sistemde güvenilir şekilde çalışıp çalışmayacağını belirleyen diğer birçok parametre vardır.

Şekil 2: Nominal soğuk basıncın yüzdesi olarak ifade edilen, çalışma sıcaklığı arttıkça basınç kapasitesinin düştüğünü gösteren genel değer kaybı eğilimi.

Dişli Hortum Bağlantı Çeşitleri Açıklandı

Dişli bir hortum bağlantı parçasında birkaç farklı diş ve sızdırmazlık geometrisi kullanılabilir ve yanlış ikisinin birbirine karıştırılması, hidrolik sistemdeki bağlantı sızıntısının en yaygın nedenlerinden biridir.

NPT Konusu

Ulusal Boru Konik dişli contaları, erkek ve dişi konik dişlerin birbirine sıkıştırılmasıyla yapılır, tipik olarak diş sızdırmazlık maddesiyle desteklenir ve genel endüstriyel ve tarımsal ekipmanlarda yaygındır.

BSP Konusu

İngiliz Standart Boru dişi hem konik hem de paralel formlarda gelir; paralel versiyon, Avrupa ve Commonwealth pazarındaki ekipmanlarda yaygın olarak diş müdahalesi yerine bağlı bir rondela yoluyla sızdırmaz hale getirilir.

JIC Konusu

Ortak Endüstri Konseyi bağlantı parçaları, paralel bir diş üzerinde 37 derecelik bir havşa contası kullanır; bu, titreşim altında iyi performans gösteren güçlü bir metal-metal sızdırmazlık sağlar ve Kuzey Amerika hidrolik sistemlerinde yaygın olarak kullanılır.

ORFS Konusu

O-ring Yüzey Contası bağlantı parçaları, konik veya dişli conta yerine düz yüzeyli bir O-ring kullanır ve yüksek basınçlı hidrolik uygulamalar için mevcut en sızıntıya dayanıklı bağlantılardan birini sağlar.

Metrik Konu

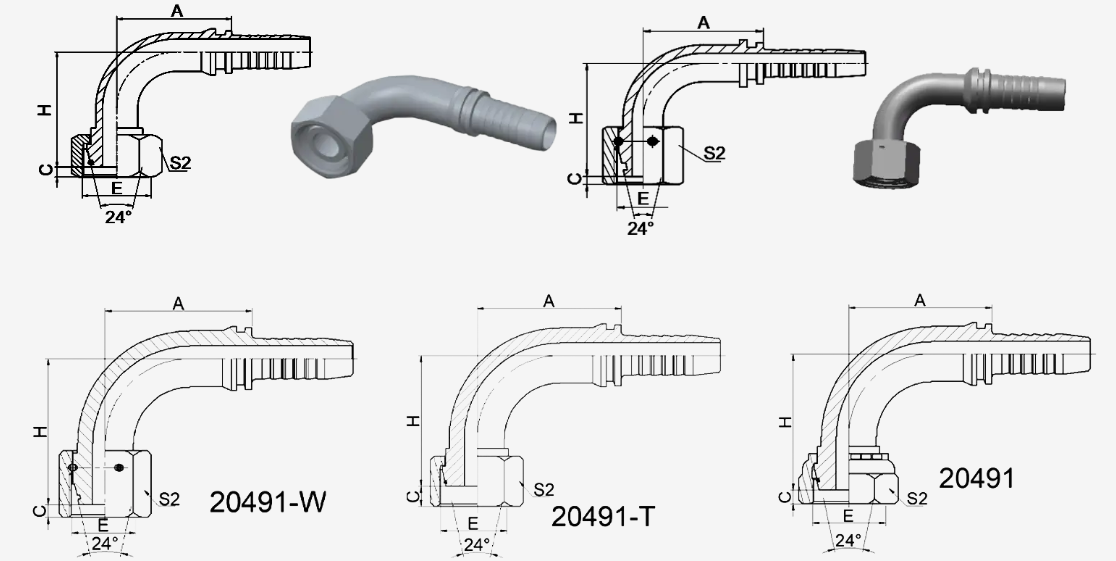

Genellikle 24 derecelik koni ve O-ring ile eşleştirilen metrik dişli bağlantı parçaları, Avrupa yapımı makinelerde yaygındır ve küresel pazarlar için tasarlanan ekipmanlarda giderek daha fazla tercih edilmektedir.

Şekil 3: Diş ve conta geometrisine göre genel referans basınç kapasitesi. Gerçek değerler bağlantı parçası boyutuna, malzemesine ve üretici tasarımına göre değişir.

Endüstriyel Hortum Bağlantı Parçaları için Malzeme ve Kaplama Seçenekleri

Karbon çeliği, genel hidrolik hizmet için en yaygın bağlantı parçası gövde malzemesi olmayı sürdürüyor ve depolama ve saha kullanımı sırasında yüzey korozyonuna karşı direnç sağlamak için tipik olarak çinko veya çinko-nikel kaplamayla kaplanıyor. Paslanmaz çelik bağlantı parçalarının makinede işlenmesi daha maliyetlidir ancak yıkamanın veya tuza maruz kalmanın rutin olduğu denizcilik, kimya, gıda ve farmasötik ortamlarda korozyona çok daha iyi direnç gösterir. Pirinç bağlantı parçaları çoğunlukla işlenebilirlik ve orta düzeyde korozyon direncinin maksimum basınç kapasitesinden daha önemli olduğu düşük basınçlı hava ve su hatlarında görülür.

Şekil 4: Genel beş noktalı mühendislik referans ölçeğinde beş pratik faktör arasındaki göreceli karşılaştırma.

Endüstriyel Hortum Bağlantı Parçalarına Güvenen Endüstriler

Sıvı veya gazın sert bir boru hattı yerine esnek bir bağlantı üzerinden hareket etmesi gereken her yerde endüstriyel ve endüstriyel standart hortum bağlantı parçaları bulunur. Ortak sektörler şunları içerir:

• İnşaat ve hafriyat makinelerinin hidrolik devreleri
• Tarımsal ekipman ve uygulama hidroliği
• Deniz ve gemi sıvı sistemleri
• Metalurji ve petrol işleme tesisi boruları
• Sıhhi tesisat gerektiren gıda ve ilaç işleme hatları
• Uzay uçuşu ve havacılık yer destek ekipmanları

Her sektör, kullanılan akışkanlara, ortam ortamına ve bağlantının bakım için ne sıklıkla söküldüğüne bağlı olarak belirli bir malzeme, diş standardı ve sızdırmazlık yöntemi kombinasyonunu tercih etme eğilimindedir.

Özel Hortum Bağlantı Parçaları ve OEM Hortum Bağlantı Parçaları

Standart katalog bağlantı parçaları çoğu uygulamayı kapsar, ancak bazı ekipman düzenleri, belirli bir bükülme açısı, uzunluk veya bir katalog parçasının eşleşemeyeceği bağlantı noktası konfigürasyonu etrafında oluşturulmuş özel bir hortum bağlantı parçasını gerektirir. Müşterinin kendi çizimine veya örnek parçasına göre üretilen OEM hortum bağlantı parçaları, ekipman imalatçılarının düzeni standart bir parça etrafında uyarlamak yerine, kendi kapsamlarına ve montaj gereksinimlerine tam olarak uyan bir bağlantı parçasını entegre etmelerine olanak tanır.

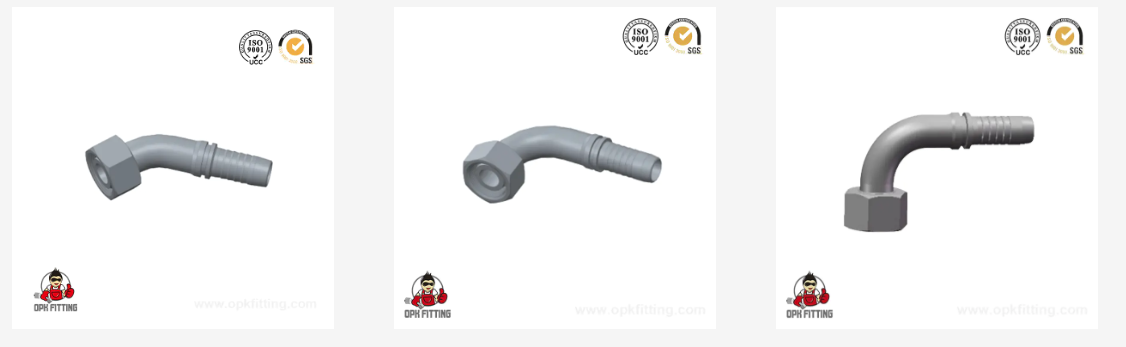

Bükme açısı ve yarıçapı makine tasarımları arasında büyük farklılıklar gösterdiğinden dirsek bağlantıları yaygın bir özel taleptir. Yüksek frekanslı bir ısıtıcı ve bilgisayar kontrollü boru bükücü ile entegre bir şekillendirme işlemi yoluyla bir dirsek eklemi üretmek, ayrı kaynaklı bölümlerden bir araya getirilen bağlantı parçalarına göre genellikle bir üretim süreci boyunca daha sıkı boyutsal tutarlılığa sahiptir.

Kurulum ve Sıkma En İyi Uygulamaları

Doğru montaj tekniği, hidrolik hortum bağlantısının hem conta bütünlüğünü hem de çalışma ömrünü korur. Sıkma operasyonlarından elde edilen saha verileri sürekli olarak erken arızaların çoğunu önleyen az sayıda adıma işaret etmektedir.

1. Açılı kesim halka temasını bile önlediğinden, hortumu el testeresi yerine uygun bir hortum kesme aleti kullanarak kesin.
2. Bağlantı elemanı tasarımı tırtıklı hortum gerektirdiğinde, bağlantı parçası üreticisinin şerit uzunluğunu tam olarak takip ederek yalnızca dış kapağı sıyırın.
3. Takviye tabakası yüksüğün tüm uzunluğu boyunca oturacak şekilde hortumu sıkmadan önce tamamen bağlantı parçasına yerleştirin.
4. Kıvırma makinesini, söz konusu bağlantı parçası ve hortum kombinasyonu için belirtilen tam kalıp boyutuna ve basınca ayarlayın.
5. Kıvrım veya diş arayüzünde herhangi bir sızıntı olmadığını doğrulamak için hizmete girmeden önce tamamlanan düzenekler üzerinde bir deneme basınç testi yapın.
6. Montajdan önce deliğin kirlenmesini önlemek için bitmiş tertibatları durulayın ve kapatın.

Endüstriyel Hortum Bağlantı Parçası Üreticisini Seçmek

Bir endüstriyel hortum bağlantısı üreticisi veya endüstriyel hortum bağlantısı tedarikçisi seçmek, katalog sayfasının ötesine geçerek üretim kapasitesine bakmayı gerektirir, çünkü tüm sipariş çalışması boyunca tutarlı kıvrım kalitesi ve boyutsal doğruluk, ilk numune parçası kadar önemlidir.

OPK FITTING Hidrolik Ekipman Fabrikası, çeşitli basınç seviyeleri ve boyutlarda hortum bağlantı elemanlarını, adaptörleri ve esnek hidrolik hortumları kapsayan, hidrolik boru ve adaptör üretimi üzerine kurulmuş bir hortum bağlantı parçası fabrikasının bir örneğidir. Bu tür tesislerden elde edilen ürünler genellikle makine, metalurji, petrol, inşaat, gemi yapımı, havacılık ve uzay yer ekipmanları, tarım, ilaç ve gıda işleme ortamlarındaki hidrolik ve sıvı taşıma sistemlerine uygulanır. Fabrika, köklü bir hidrolik boru üretimi tabanına ve hem deniz hem de hava ihracat rotaları için güçlü nakliye altyapısına sahip bir bölge olan Çin'in Zhejiang Eyaletindeki Ningbo Şehrinde faaliyet gösteriyor.

Bu tür bir tesisteki üretim adımları tipik olarak boru kesme, kauçuk sıyırma, hortum kıvırma, deneme basıncı testi ve bağlantı gövdelerinin CNC işleme kapasitesiyle desteklenen durulamayı içerir. Bir endüstriyel hortum bağlantısı üreticisini bir başkasıyla karşılaştırırken mühendisler genellikle CNC makine sayısı ve genel üretim kapasitesi, fiziksel ve boyutsal özellikler için kurum içi test kapasitesi ve fabrikanın hem müşteri çizimlerinden oluşturulan OEM hortum bağlantılarını hem de standart katalog üretimini destekleyip desteklemediğini sorar.

Sıkça Sorulan Sorular

• S1: Endüstriyel hortum bağlantısı nedir?

  C: Esnek bir hortumu bir boruya, vanaya, pompaya veya silindir portuna bağlayan, sıvı veya gazın sızıntı olmadan sistemden geçebilmesi için bağlantıyı sızdırmaz hale getiren konnektör bileşenidir.

• Soru 2: Standart hortum bağlantısı nedir?

  C: SAE, DIN, ISO veya BS gibi yayınlanmış bir diş ve boyut spesifikasyonuna göre üretilmiş, birden fazla üretim kaynağından gelen parçalarla güvenilir bir şekilde eşleşmesine olanak tanıyan bir bağlantı elemanıdır.

• S3: Hortum bağlantı parçaları ne için kullanılır?

  C: Esnek hortum bölümlerini hidrolik, pnömatik ve genel sıvı taşıma sistemlerindeki sert borulara, pompalara, valflere ve silindirlere bağlarlar.

• S4: Endüstriyel hortum bağlantı parçaları nasıl çalışır?

  C: Bir yüksük veya manşon, hortumu kavramak ve bağlantı gövdesine kapatmak için hortumun etrafına sıkıştırılırken karşı uç, eşleşen bir diş veya flanş arayüzü aracılığıyla sisteme bağlanır.

• S5: Kıvrımlı ve yeniden kullanılabilir hortum bağlantı parçaları arasındaki fark nedir?

  C: Kıvrımlı bir bağlantı parçası, bir sıkma makinesiyle hortumun üzerine kalıcı olarak takılır, yeniden kullanılabilir bir bağlantı parçası ise hortumun ucuna vidalanır veya kelepçelenir ve hortumu kesmeden çıkarılabilir ve yeniden takılabilir.

• S6: Hidrolik hortum bağlantısı için doğru diş tipini nasıl seçerim?

  C: Önce diş tipini eşleşen ekipmandaki bağlantı noktasıyla eşleştirin, ardından bağlantı parçasının basınç derecesinin ve conta tipinin çalışma basıncına ve ilgili sıvıya uygun olduğunu doğrulayın.

• S7: Hangi ürünleri sağlayabilirsiniz?

  C: Üretim, SAE, DIN, ISO, BS ve diğer uluslararası standartlara uygun olarak üretilmiş hortum kaplinlerini, manşonları, geçiş bağlantı parçalarını ve hidrolik kaplinleri kapsar.

• S8: Şirketinizin üretim kapasitesi nasıl?

  C: Fabrika, montaj tasarımı ve süreç iyileştirmeye odaklanan araştırma ve geliştirme personeli ekibi tarafından desteklenen 100'den fazla CNC takım tezgahı işletmektedir.

• S9: Şirketiniz ürün kalitesini nasıl sağlıyor?

  C: Her üretim süreci hat içi denetimi içerir ve bitmiş ürünler, malzeme özelliklerini ve boyut doğruluğunu kapsayan şirket içi bir denetim sistemi kullanılarak müşteri gereksinimlerine ve uluslararası standartlara göre test edilir.

• S10: Standart parçalar mı üretiyorsunuz?

  C: Üretim esas olarak ortak diş ve bağlantı standartlarıyla uyumluluğu destekleyen uluslararası standart parça spesifikasyonlarına dayanmaktadır.

• S11: Bir soruşturma gönderdikten sonra yanıt almamız ne kadar sürer?

  C: İş günlerinde, sorular genellikle alındıktan sonraki dört saat içinde yanıtlanır.

• S12: Özel veya OEM hortum bağlantı parçaları sağlayabilir misiniz?

  C: Evet, özel hortum bağlantı parçaları ve OEM hortum bağlantı parçaları, özel dirsek eklemi konfigürasyonları da dahil olmak üzere müşteri çizimlerine veya örnek parçalara göre geliştirilir ve üretilir.
